Linha de Produção de Cimento 1500 toneladas/dia

Descrição da Linha de Processamento de Cimento 1500 toneladas/dia:

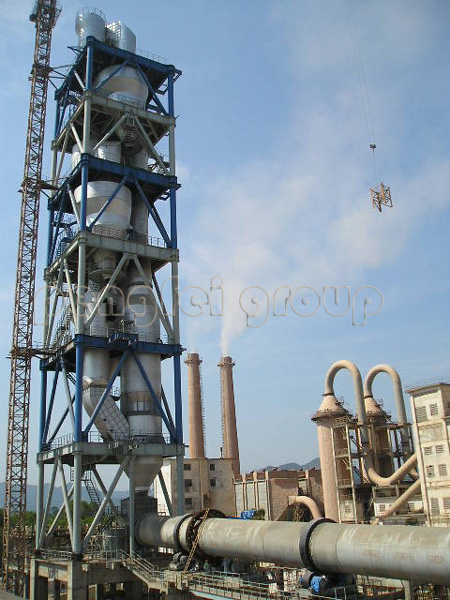

A nossa linha de produção de cimento 1500 toneladas/dia utiliza um novo tipo de processo a seco linha de clínquer de cimento.  O forno de φ3.5 × 54m é utilizado como forno rotativo, cuja extremidade está equipada com cinco fases com pré-aquecedor ciclone e furnalha de decomposição.

O seu processo consiste principalmente no esmagamento de calcário, moagem da matéria-prima, homogeneização e armazenamento, calcinação e moagem do cimento. Seguem-se as informações detalhadas.

1. Esmagamento de calcário:

A pedra calcária é esmagada pelo triturador de martelo único, que normalmente é usado para esmagar minérios frágeis de média dureza, como calcário, marga, o xisto, gesso, carvão, etc. É capaz de esmagar grandes minérios em bruto em tamanhos necessários para alimentação, e a sua grelha de descarga pode facilmente eliminar as misturas e terra dos minérios.  Um sistema de protecção especial é incorporado na alimentação de ferro, o que pode enviar os metais não esmagados para o dispositivo de alimentação. Desta forma, o operador poderá parar a máquina atempadamente para resolver o problema quando ouvir um som de metal estranho.

Nesta linha de produção de 1500 toneladas/dia, usamos o britador de martelo único TKPC16.18 O tamanho da alimentação é 800mm, a sua capacidade de produção é de 250t / h, e sua taxa de utilização anual de 25,51%.

2. Moagem da Matéria-Prima:

Para a moagem da matéria-prima, temos um sistema de moagem em moinho vertical HRM2800m.

3. Homogenização e armazenamento da Matéria-Prima:

O nosso silo de homogenização de φ15 × 50mMF integra a matéria-prima homogenizada e faz o armazenamento em um só corpo, a sua capacidade de armazenamento é de cerca de 6500t e com um período de armazenamento com cerca de 2,86 dias.

4. Calcinação:

O sistema de calcinação é composto principalmente por um sistema de linha única de cinco estágios de pré-decomposição CDC, φ3.5 × 54m, um forno rotativo e um novo tipo de máquina suspensa em viga para a refrigeração.  A produtividade de clínquer de cimento é de cerca de 1500 toneladas / dia, e o consumo é de cerca de 840Kcal/kg (3511.0KJ/kg).  O rácio de resolução de carbonato de cálcio dos materiais de alimentação é superior a 90%. Além disso, o excesso de calor do gás residual é aplicado na secagem de matérias-primas e de carvão em bruto.

O arrefecimento do clínquer é feito pelo avançado refrigerador com um leito de grelha de uma área efectiva de 61.8m2, e uma temperatura de 65 ℃ superior à temperatura ambiente.

5. Moagem do cimento:

Esta linha de processamento de cimento tem 2 de tubos de moagem com φ3.5 × 13m e estão equipados com o separador de poeiras N-1500 tipo O-SEPA para tornar o sistema circulatório de moagem um sistema de alta eficiência. A sua produtividade é de cerca de 50t / h.



Lista dos Principais Equipamentos:

Não Nome do Item Nome, especificações e performance Produção
(toneladas/h)
Quantidade(conjunto) Taxa de utilização anual(%) Observações
1 Esmagamento de calcário Alimentador tipo pesado Especificações: B1250×11500mm Dimensões do alimentador: 800mm Potência: 30KW; 200~350 1 25.51
Martelo triturador de estágio único
Modelo: TKPC16.18
Dimensões do alimentador: 800mm
Dimensões do Descargador: ≤25mm;
Potência: 355kW
250 1 25,51
2 Pré-homogenização do Calcário Stacker-Reclaimer
Distância entre os Trilhos: 24m
Capacidade total: 142kW
Stacker:
Stacking method: continuous
Stacking layers: >400
Reclaiming method: full-section reclaiming
Stacking capacity:
600t/h
Reclaiming capacity: 250t/h
1
3 Moagem da Matéria-Prima Moinho vertical:
Especificações: HRM2800mm
Dimensões do alimentador: ≤40mm;
Finura do produto final: 0.080mm
Humidade do alimentador: ≤6%
Descarga de Humidade: ≤0,5%
Potência dos Motores: 1250kW
130 1 60,90
4 Desperdício de Gás no Tratamento do forno
e moagem
Torre de Arrefecimento
Especificações: Φ7.5×26m
Capacidade de processamento de ar: 400000m3/h
Temperatura do ar de alimentação: 340℃
Temperatura do ar de descarga:
150-220℃
  1 82,19
Ventoinha de alta temperatura
Fluxo: 400000m3/h Pressão total: 7500Pa
Temperatura em operação: 340℃ (temperatura instantânea 450℃)
Velocidade de rotação: 1450 rotações/min
Potência dos Motores: 1250kW
  1 82.19
Ventoinha de alta temperatura 2350DIBB24
Volume de processamento de ar:300000m3/h 7500 Pa
Coletor de pó eletrónico c.BS930
Capacidade de processamento de ar:400000m3/h
Concentração de Entrada de pó: ≤80g/Nm2
Concentração de saída de pó: ≤50mg
  1 82.19
Ventoinha de exaustão de gás no final do forno
Fluxo: 420000m3/h
Pressão total: 1500Pa
Temperatura em operação: 150℃
Potência dos Motores: 355kW
  1 82,19
5 Final do Forno: Sistema de pré-aquecedor e fornalha de decomposição com 5 estágios
C1: 2-Φ4300mm
C2: 1-Φ5600mm
C3: 1-Φ5600mm
C4: 1-Φ5900mm
C5: 1-Φ5900mm
Fornalha de decomposição:
Φ6300mm
62.50 1 82.19
6 Corpo do forno Forno rotativo
Especificações: Φ3.5×54m
Inclinação: 4%
Velocidade de rotação: 0.4~3.96r/min
Potência dos Motores: 220kW (velocidade ajustável DC)
62.50 1 82,19
7 Refrigerador da cabeça do forno de calcário Refrigerador da grelha de ar
Modelo: LBTF1700
62.50 1 82.19
8 Moagem do cimento Tubos de moagem
Especificações: Φ3.5×13m
Finura do produto final: 320m2/kg
Potência do motor principal: 2000kW
50 2 58.59
Separador de pós
Modelo: O-Sepa1500
Volume de Ar: 1500m3/min
  2 58.,59
9 Embalamento de cimento Embalador rotativo de oito-bocas
Precisão: ±0.25kg por saco
90 2 34.18


Fundada em 1994, Jiangsu Pengfei Group Co., Ltd é um fabricante profissional e fornecedor de linhas de produção de cimento de 1500T / dia na China. Além de linhas de produção de cimento 15000 toneladas/dia, fornecemos também clientes no mundo inteiro com linhas de produção de cimento 2500 toneladas /dia, linha de processamento de cimento 100.000 toneladas / ano, equipamentos para pequena produção de cimento, fábrica de moagem de cimento, forno industrial, equipamentos de moagem, trituração, coletor de pó, equipamentos de refrigeração , equipamento de secagem, equipamento de adubo composto, máquina de embalagem, equipamentos químicos e sistema de controlo eléctrico. Com a certificação ISO9000 e CE, os nossos produtos têm sido bem recebidos pelos clientes de cerca de 60 países, tais como Alemanha, Rússia, Brasil, Egito, Irão, Japão, Coreia do Sul, Paquistão, Turquia, Birmânia, Vietname , África do Sul, Colômbia, Bolívia, etc. Se estiver interessado na nossa linha de produção de cimento 1500 toneladas / dia, por favor contacte-nos.
